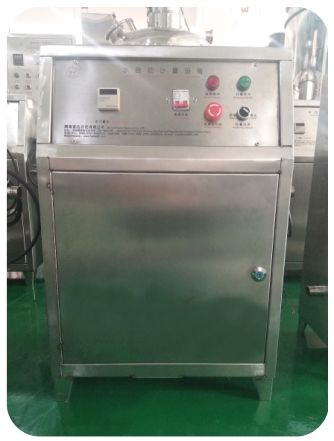

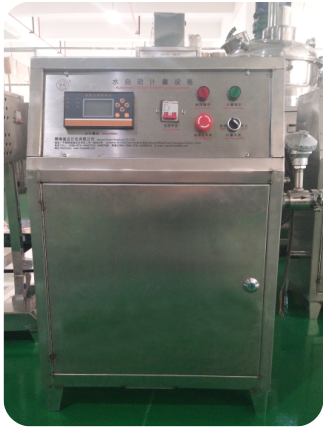

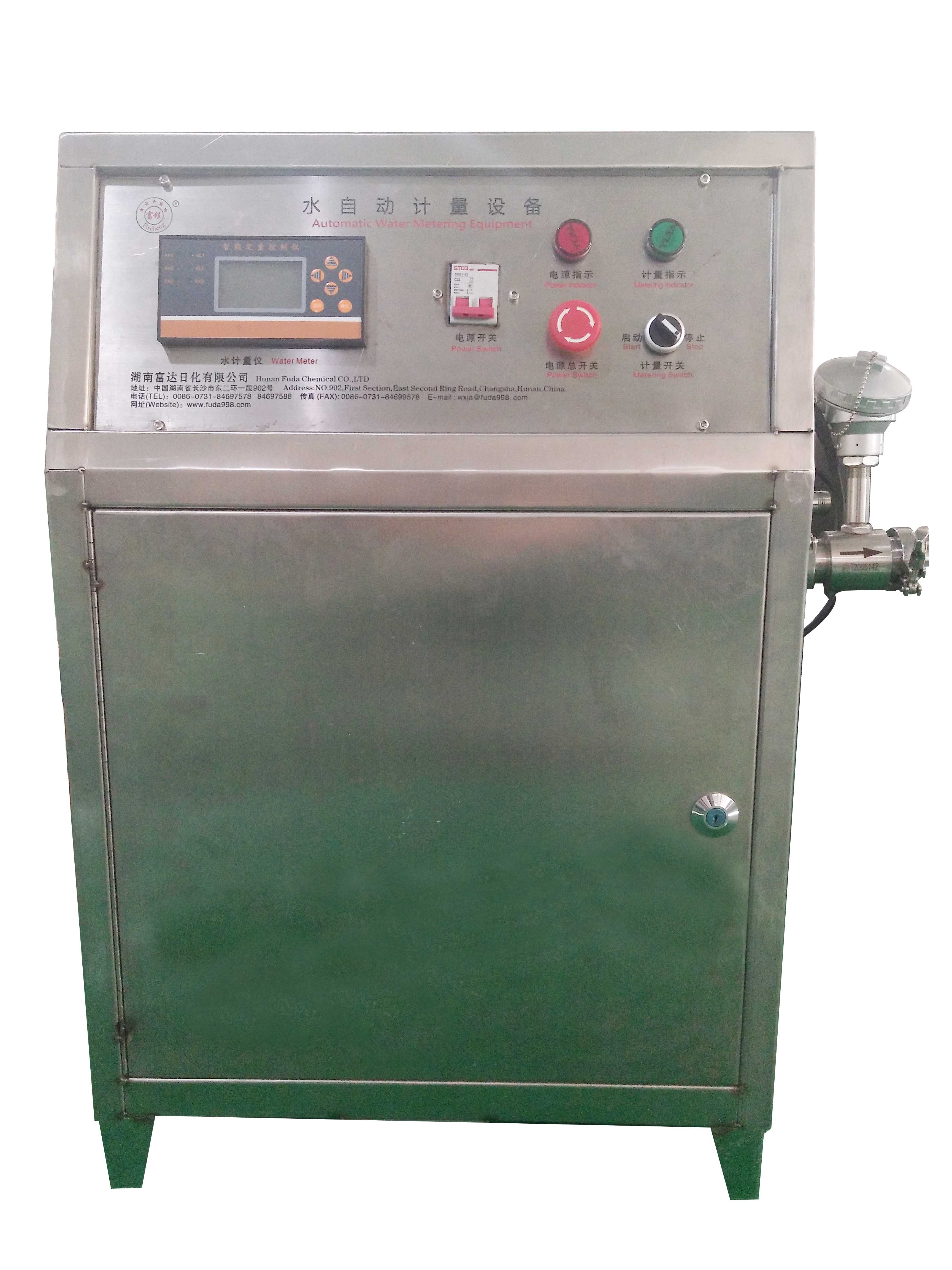

水自動計量設備系列選型參數

一.設備安裝：

電源接入根據配置，380V供電（三相火線一相零線），220V供電(一相火線一相零線)。

二.設備調試：

把各部位的管道連接好，必須有水到達水泵進水口處，而且保證出水口連接管道暢通閥門必須打開，嚴禁水泵缺水開機，確定運轉方向是否正確，按機身上面的箭頭方向旋轉。

三.開機運行：

打開電源總開關，電源指示燈亮起，設定加水量。

四．計量儀的操作方法：

1.“∧”上剪頭鍵，使用該鍵可以在菜單中向上移動光標，在設置中增加修改設置項的內容。

2.“∨”下箭頭鍵，使用該鍵可以在菜單中向下移動光標，在設置中減少修改設置項的內容。3.“＜”左箭頭鍵，使用該鍵可以在菜單中向左移動光標，在設置中向左移動選擇修改位。

4.“＞”右箭頭鍵，使用該鍵可以在菜單中向右移動光標，在設置中向右移動選擇修改位。

5.“返回”返回鍵，使用該鍵可以返回上級菜單。

6.“確認”確認鍵，使用該鍵可以進入下級菜單，執行選擇的操作，在顯示計量界面時，按

該鍵進入主菜單，在參數設置中，按下該鍵切換下一個參數項，在發料時，按下該鍵切換

啟動/暫停狀態。

7.合上電源開關，旋轉電源總開關，電源指示燈亮起，（電源總開關往箭頭方向旋轉是開，按下是關），控制儀面板顯示如圖1：

圖-1

8.按確認鍵，控制儀面板顯示如圖2：

圖-2

9.將光標移動至發料，控制儀面板顯示如圖3：

圖-3

10.按確認鍵，控制儀面板顯示如圖4：

圖-4

11.按上.下.左.右鍵修改發料量和發料單位，（單位可選擇升.噸.立方.公斤），控制儀面板顯示如圖5：

圖-5

12.按確認鍵開始發料，控制儀面板顯示如圖6：

圖-6（按確認鍵:正常/暫停狀態之間切換）

13.按返回鍵，控制儀面板顯示如圖7：

圖-7（將光標移動至（否）按確認鍵，計量儀繼續加水，

光標移動至（是）按確認鍵，計量儀放棄此次加水，

返回至圖-1的界面）。

五.設備注意事項：

1.嚴禁非專業人員操作和維護設備。

2.設備應嚴格接地。

3.設備電器部分應注意防水防潮濕，避免接觸有害氣體和腐蝕性液體，保持設備外部整潔。

7.維修時必須切斷電源。

8.如操作有疑問，請聯系本公司售后服務部門，電話:0731-84697588
